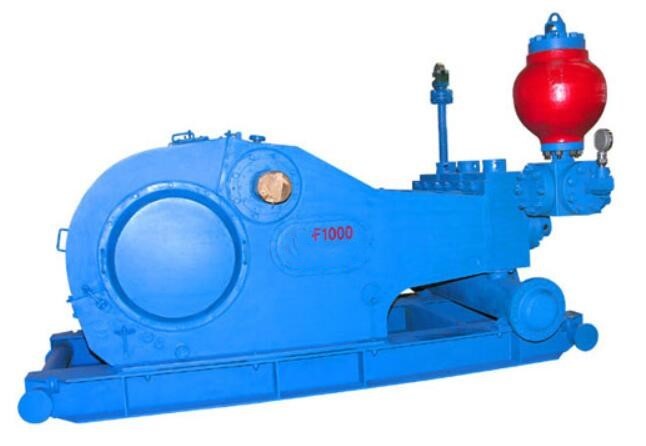

F1000 1000HP Drilling Mud Pump Reciprocating Positive Displacement Pump
Spesifikasi Pompa Pemindahan Positif Reciprocating:
Nilai daya masukan: 746 kW (1000 HP)
Pukulan Per Menit: 140 SPM
Panjang Stroke: 254 mm (10")
Rasio Roda Gigi: 4.207:1
Maks.Tekanan Kerja: 34,5 MPa (5000 psi)
Katup: API#6
Ukuran Max.Liner : 171,4 mm (6 3/4")
Flensa Saluran Masuk Hisap: Flensa 304,8 mm (12")
Flensa Saluran Keluar Pelepasan: Flensa 130,2 mm (5 1/8"), flensa 34,5 MPa (5000 psi)
Dimensi Keseluruhan (P×L×T):4267×2350×1862 mm3(14×7,71×6,11 ft3)
Perkiraan Berat: 16542 kg (36469 lb)
Parameter dariPompa Pemindahan Positif Reciprocating
| Ukuran Kapal |
di dalam |
6 3/4 |
6 1/2
|
6 1/4
|
6
|
5 1/2
|
5 |
4 1/2 |
| Tekanan Pelepasan |
Mpa |
16.4
|
17.6
|
19.1
|
20.7
|
24.6
|
29.8
|
34.5
|
| psi |
2380
|
2550
|
2770
|
3000
|
3570
|
4320
|
5000
|
Pukulan per Menit
(SPM) |
Kekuatan
KW(HP) |
Perpindahan L/s(GPM) |
|
| 150 |
|
|
|
|
|
|
|
19.50
(309.0)
|
| 140 |
|
|
|
|
|
|
|
18.2
(288.4)
|
| 130 |
|
|
|
|
|
|
|
16.9
(267.8)
|
| 120 |
|
|
|
|
|
|
|
15.6
(247.2)
|
| 110 |
|
|
|
|
|
|
|
14.3
(226.6)
|
| 110 |
533
(714)
|
29.28
(464.0)
|
27.14
(430.1)
|
25.14
(398.4)
|
23.14
(366.7)
|
19.43
(307.9)
|
16.07
(254.7)
|
13
(206.0)
|
| 1 |
|
|
|
|
|
|
|
0,130
(2.06)
|
| --Data kinerja dihitung dengan efisiensi mekanis 90% dan efisiensi volumetrik 100%. |
|
| --The * menyajikan SPM yang direkomendasikan dan daya input saat pompa lumpur bekerja terus menerus. |
|
Detail Pompa Pemindahan Positif Reciprocating
Pasangan Gigi
Ini mengadopsi transmisi herrina gbone gear dengan torsi transmisi yang lebih besar
dan kinerja yang stabil.
Bingkai
Bingkai dilas dengan pelat baja.Kursi bantalan poros pinion dan
kursi atas dan bawah poros engkol terbuat dari baja tuang dan
bingkai diproses untuk menghilangkan stres setelah pengelasan, oleh karena itu, itu bagus
kekakuan dan kekuatan.Kursi bawah poros engkol mengadopsi pelat yang diperkuat
struktur.Ada wadah minyak dan sistem pipa minyak yang diperlukan di dalam
rangka mesin, yang digunakan untuk pendinginan dan pelumasan.

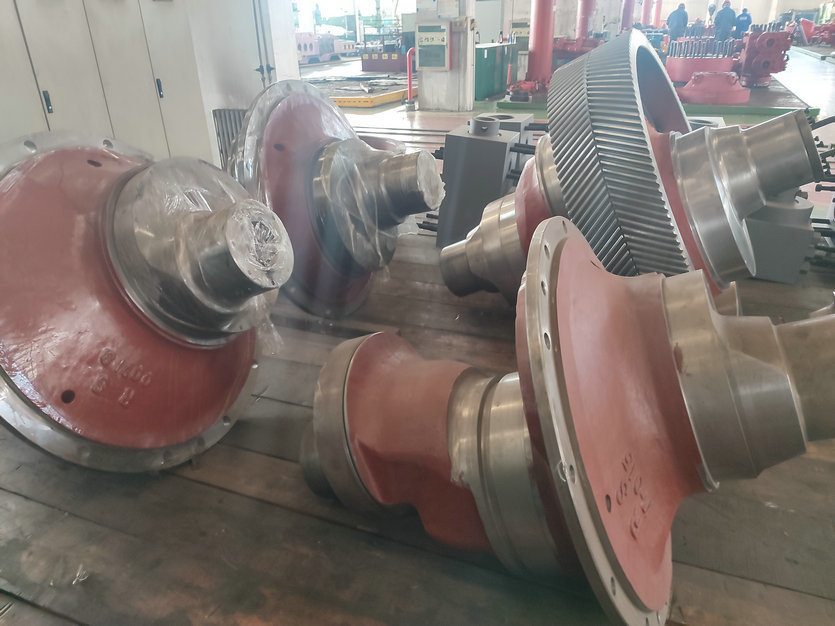

Poros engkol
Poros engkol terbuat dari baja paduan cor.Lubang bagian dalam dari
gigi herringbone dan poros engkol disatukan oleh interferensi
pas dan diikat dengan baut dan mur pengunci.Kedua sisi poros engkol adalah
dilengkapi dengan bantalan rol bola baris ganda ke jantung
memastikan stabilitas dalam operasi dan untuk meningkatkan daya dukung.
Poros Pinion
Itu terbuat dari baja paduan tempa.Di poros, ada roda gigi herringbone
yang permukaan giginya memiliki kekerasan sedang.Ada ekstensi poros di
kedua ujungnya, di mana roda sabuk atau roda rantai dapat dipasang.
Judul bab
Crosshead integral dilemparkan dengan besi cor nodular, sehingga crosshead
memiliki ketahanan abrasi yang baik.Selain pompa pengeboran RS-F500, yang mana
mengadopsi struktur tabung panduan, semua panduan crosshead lainnya terdiri dari
panduan atas dan bawah.Gasket dapat ditambahkan di bawah crosshead
panduan untuk mengatur konsentrisitas.Batang ekstensi terhubung ke
crosshead oleh flensa dengan pin untuk memastikan konsentrisitas
crosshead dan batang ekstensi.Kemasan mengadopsi penyegelan ganda
struktur, yang mewujudkan kinerja segel yang baik.
