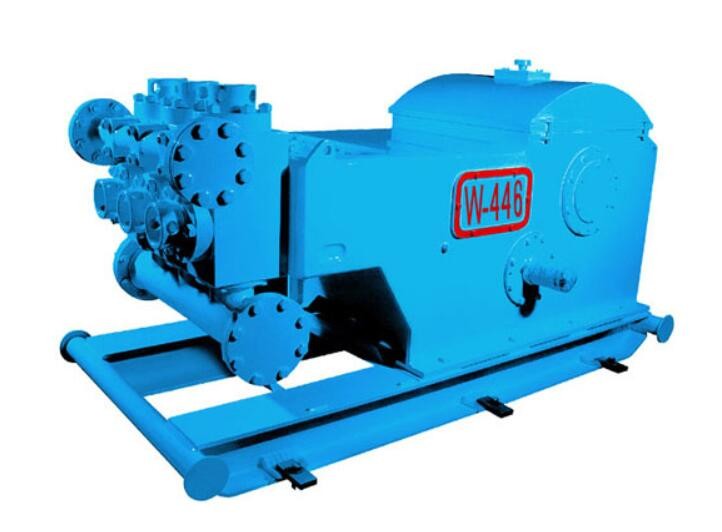

W-446 Rig Minyak Pompa Lumpur Akting Tunggal
W-446 Rig Minyak Pompa LumpurSpesifikasi :
Nilai Daya Input 373 kW (500 HP)
Pukulan Per Menit 260 SPM
Berjalan Terus Menerus 220 SPM
Panjang Stroke 6"
Rasio Roda Gigi 4.578:1
Maks.Tekanan Kerja 3000 psi
Katup API #4
Maks.Ukuran Kapal 6"
Flensa Inlet Hisap Flensa 8".
Discharge Outlet Flensa 2 flensa 1/16", 5000 psi
Poros Pinion Ukuran 3,75"
Dimensi Keseluruhan (P×L×T) 8,13×4×3,62 ft3
Kira-kira Berat 9950 lb
Parameter dariW-446 Rig Minyak Pompa Lumpur
| Ukuran Kapal |
di dalam |
6 |
5 3/4 |
5 1/2 |
5 1/4 |
5 |
4 1/2 |
4 |
| Tekanan Pelepasan |
MPa |
9.3 |
10.1 |
11.0 |
12.1 |
13.4 |
16.5 |
20.7 |
| psi |
1349 |
1465 |
1595 |
1755 |
1943 |
2393 |
3000 |
| Langkah per Menit SPM |
Daya kW(HP) |
Perpindahan L/s(GPM) |
| 260 |
373
(500)
|
36.1
(572.2)
|
33.2
(526.2)
|
30.4
(481.4)
|
27.7
(439.0)
|
25.1
(397.8)
|
20.3
(321.8)
|
16.1
(255.2)
|
| 220 |
316
(423)
|
30.6
(485.0)
|
28.1
(445.4)
|
25.7
(407.3)
|
23.4
(370.9)
|
21.2
(336.0)
|
17.2
(272.6)
|
13.6
(215.6)
|
| 180 |
258
(346)
|
25.0
(396.3)
|
23.0
(364.6)
|
21.0
(332.9)
|
19.2
(304.3)
|
17.4
(275.8)
|
14.1
(223.5)
|
11.1
(175.9)
|
| 140 |
201
(269)
|
19.5
(309.1)
|
17.9
(283.7)
|
16.4
(259.9)
|
14.9
(236.2)
|
13.5
(214.0)
|
10.9
(172.8)
|
8.6
(136.3)
|
| 100 |
143
(192)
|
13.9
(220.3)
|
12.8
(202.9)
|
11.7
(185.4)
|
10.6
(168.0)
|
9.7
(153.7)
|
7.8
(123.6)
|
6.2
(98.3)
|
| 60 |
86
(115)
|
8.3
(131.6)
|
7.7
(120,5)
|
7.0
(111.0)
|
6.4
(101.4)
|
5.8
(91.9)
|
4.7
(74,5)
|
3.7
(58.6)
|
| 1 |
1.43
(1,92)
|
0,139
(2.203)
|
0,128
(2.029)
|
0,117
(1.854)
|
0,106
(1.680)
|
0,097
(1.537)
|
0,078
(1.236)
|
0,062
(0,983)
|
| ● Data kinerja dihitung dengan efisiensi mekanis 90% dan efisiensi volumetrik 100%. |
| Ukuran Kapal |
di dalam |
6 |
5 3/4 |
5 1/2 |
5 1/4 |
5 |
4 1/2 |
4 |
| Pemindahan |
gal/rev |
2.205 |
2.025 |
1.851 |
1.686 |
1.527 |
1.239 |
0,980 |
| L/dtk |
30.6 |
28.1 |
25.7 |
23.4 |
21.2 |
17.2 |
13.6 |
| Tekanan Pelepasan |
psi |
1595 |
1725 |
1900 |
2074 |
2291 |
2828 |
3000 |
| MPa |
11.0 |
11.9 |
13.1 |
14.3 |
15.8 |
19.5 |
20.7 |
| ● Data performa dihitung sebesar 220 spm. |

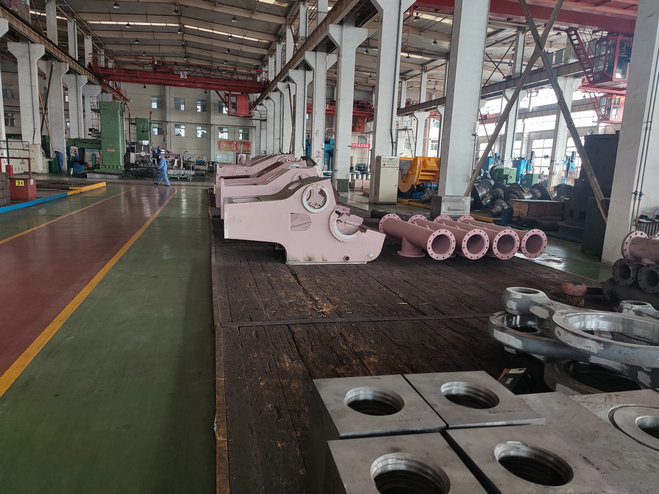

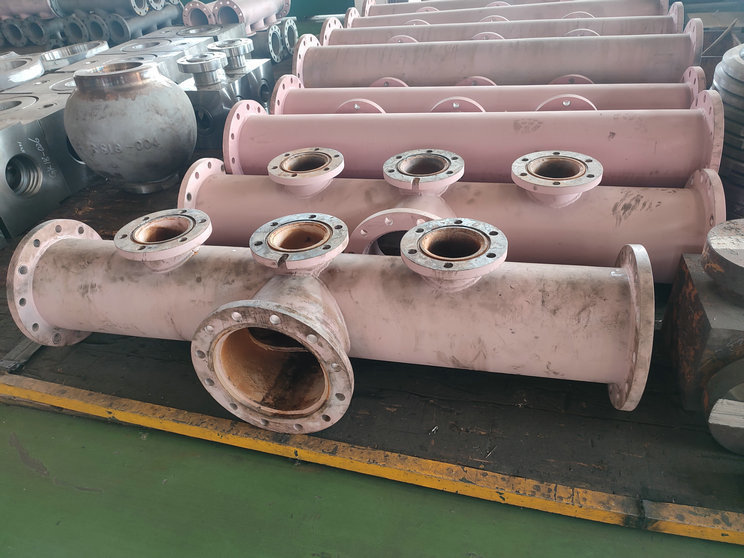

W-446 Rig Minyak Pompa LumpurDetail
Bingkai
ItuRig Minyak Pompa Lumpurbingkai dilas dengan pelat baja dan diproses menjadi
menghilangkan stres setelah pengelasan, oleh karena itu.Ada pelat yang diperkuat di kursi
poros engkol dan bantalan utama sehingga memiliki kekakuan dan kekuatan yang baik.
Poros engkol
Poros engkol dariRig Minyak Pompa Lumpurberada dalam struktur yang seimbang dengan bagian tempa yang dilas.Dia
ringan dan dapat beroperasi dengan lancar tanpa getaran.Kedua sisi dari
poros engkol dilengkapi dengan bantalan rol bola penjajaran ganda untuk memastikan stabilitas dalam pengoperasian dan untuk meningkatkan daya dukungnya.
Poros Pinion
Itu terbuat dari baja paduan tempa, roda gigi herringbone (integral) dikerjakan dengan mesin
pada poros dan mengadopsi permukaan gigi keras sedang.Ada poros
ekstensi di kedua ujungnya, di mana katrol bel atau roda rantai dapat dipasang.
Judul bab
Kepala silang dariRig Minyak Pompa Lumpurterbuat dari cor one-piece dengan besi cor nodular, sehingga
crosshead memiliki ketahanan abrasi yang baik.Struktur atas dan bawah
panduan diadopsi untuk crossheads untuk mengatur konsentrisitas oleh
menambahkan paking di panduan bawah.Batang ekstensi terhubung
ke crosshead dengan baut flensa dengan lubang pin, untuk memastikan
konsentrisitas crosshead dan batang ekstensi.Packing mengadopsi
struktur penyegelan lapisan ganda, yang mewujudkan kinerja segel yang baik.
Silinder Cairan
Silinder dariRig Minyak Pompa Lumpurterbuat dari baja paduan tempa dan mengadopsi jalan lurus
struktur.Silinder hidrolik memiliki ukuran kecil dan volume yang lebih tinggi
efisiensi.Permukaan silinder diproses dengan pelapisan kimia untuk meningkatkan ketahanan korosi.Tiga silinder hidrolik a
pompa dapat dipertukarkan.
Liner
W440/446(500HP)Rig Minyak Pompa Lumpurmemiliki liner OD yang sama Liner tersebut
terpasang erat pada permukaan ujung silinder hidrolik dengan menggunakan bentuk persegi
penutup dan baut.Penyegelan antara liner dan silinder hidrolik
diwujudkan dengan gasket karet persegi panjang.
