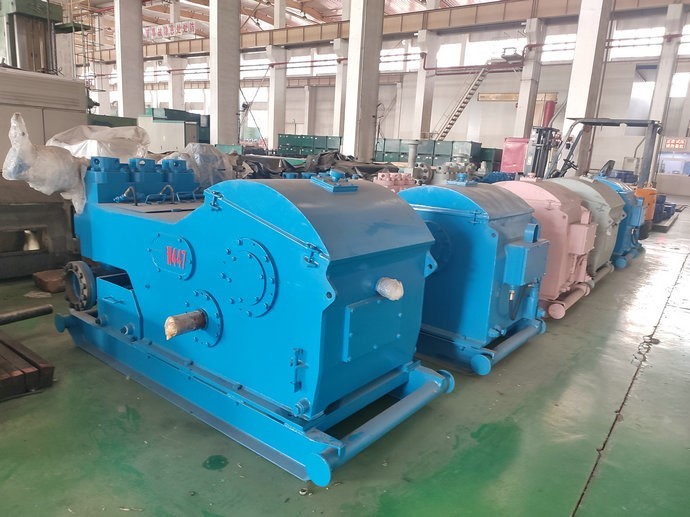

Pompa Lumpur Rig Minyak W-447 Untuk Prospeksi Geologi
Pompa Lumpur Rig Minyak W-447 adalah salah satu peralatan utama untuk prospeksi geologis.Saat pengeboran inti, pompa
mensuplai lubang bor dengan volume slurry atau air pembersih yang cukup dan membuatnya bersirkulasi di dalam lubang bor untuk membawa puing-puing batuan naik ke tanah, membersihkan dasar lubang bor, mendinginkan dan melumasi alat bor, untuk melindungi dinding lubang pengeboran dan untuk membantu mengebor lebih cepat.Sehingga kinerja Pompa Lumpur Rig Minyak W-447 mempengaruhi efisiensi pengeboran dan keselamatan dalam produksi secara langsung.
Spesifikasi Pompa Lumpur Rig Minyak W-447 :
Nilai Daya Input: 373 kW (500 HP)Maks.
Langkah Per Menit: 240 SPMSepanjang Langkah: 180 mm (7")
Rasio Gear4.578:1
Maks.Tekanan Kerja: 21 MPa (3000 psi)
Katup: API#6
Ujung Batang Piston : API#SA4
Ukuran Max.Liner : 165,1 mm (6 1/2")
Flensa Saluran Masuk Hisap: Flensa 203,2 mm (8")
Flensa Outlet Pelepasan: Flensa 52,4 mm (2 1/16"), flensa 34,5 MPa (5000 psi)
Ukuran Poros Pinion: 95,2 mm (3,75")
Dimensi Keseluruhan (L×WxH):2550×1245×1305 mm3(8,37×4,08×4,28 ft3)
Perkiraan Berat: 4850 kg (10692 lb)
Parameter Pompa Lumpur Rig Minyak W-447
| Ukuran Kapal |
di dalam |
6 1/2 |
6 1/4 |
6 |
5 1/2 |
5 |
4 1/2 |
4 |
3 1/2 |
| Tekanan Pelepasan |
MPa |
7.3 |
8.0 |
8.6 |
10.3 |
12.4 |
15.3 |
19.4 |
20.7 |
| psi |
1059 |
1160 |
1247 |
1494 |
1798 |
2219 |
2813 |
3000 |
| Langkah per Menit SPM |
Daya kW(HP) |
Perpindahan L/s(GPM) |
| 240 |
373
(500)
|
45.7
(724.3)
|
42.2
(668.9)
|
38.9
(616.6)
|
32.7
(518.3)
|
27.0
(428.0)
|
21.9
(347.1)
|
17.3
(274.2)
|
13.2
(209.2)
|
| 220 |
342
(458)
|
41.9
(664.1)
|
38.7
(613.4)
|
35.7
(565.8)
|
30.0
(475.5)
|
24.8
(393.1)
|
20.1
(318.6)
|
15.9
(252.0)
|
12.1
(191.8)
|
| 200 |
311
(417)
|
38.1
(603.9)
|
35.2
(557.9)
|
32.4
(513.5)
|
27.3
(432.7)
|
22.5
(356.6)
|
18.2
(288.5)
|
14.4
(228.2)
|
11.0
(174.4)
|
| 180 |
280
(375)
|
34.3
(543.7)
|
31.7
(502.4)
|
29.2
(462.8)
|
24.5
(388.3)
|
20.3
(321.8)
|
16.4
(259.9)
|
13.0
(206.1)
|
9.9
(156.9)
|
| 160 |
249
(333)
|
30.5
(483.4)
|
28.2
(447.0)
|
25.9
(410.5)
|
21.8
(345.5)
|
18.0
(285.3)
|
14.6
(231.4)
|
11.5
(182.3)
|
8.8
(139,5)
|
| 100 |
155
(208)
|
19.0
(301.2)
|
17.6
(279.0)
|
16.2
(256.8)
|
13.6
(215.6)
|
11.3
(179.1)
|
9.1
(144.2)
|
7.2
(114.1)
|
5.5
(87.2)
|
| 1 |
1.55
(2.08)
|
0,190
(3.012)
|
0,176
(2.790)
|
0,162
(2.568)
|
0,136
(2.156)
|
0,113
(1.791)
|
0,091
(1.442)
|
0,072
(1.141)
|
0,055
(0,872)
|
| ● Data kinerja dihitung dengan efisiensi mekanis 90% dan efisiensi volumetrik 100%. |
Detail Pompa Lumpur Rig Minyak W-447
Bingkai
Rangka Rig Minyak Pompa Lumpur dilas dengan pelat baja dan diproses menjadi
menghilangkan stres setelah pengelasan, oleh karena itu.Ada pelat yang diperkuat di kursi
poros engkol dan bantalan utama sehingga memiliki kekakuan dan kekuatan yang baik.
Poros engkol
Poros engkol dari Rig Minyak Pompa Lumpur berada dalam struktur yang seimbang dengan bagian tempa yang dilas.Dia
ringan dan dapat beroperasi dengan lancar tanpa getaran.Kedua sisi dari
poros engkol dilengkapi dengan bantalan rol bola penjajaran ganda untuk memastikan stabilitas dalam pengoperasian dan untuk meningkatkan daya dukungnya.
Poros Pinion
Itu terbuat dari baja paduan tempa, roda gigi herringbone (integral) dikerjakan dengan mesin
pada poros dan mengadopsi permukaan gigi keras sedang.Ada poros
ekstensi di kedua ujungnya, di mana katrol bel atau roda rantai dapat dipasang.
Judul bab
Crosshead terbuat dari cor one-piece dengan besi cor nodular, sehingga
crosshead memiliki ketahanan abrasi yang baik.Struktur atas dan bawah
panduan diadopsi untuk crossheads untuk mengatur konsentrisitas oleh
menambahkan paking di panduan bawah.Batang ekstensi terhubung
ke crosshead dengan baut flensa dengan lubang pin, untuk memastikan
konsentrisitas crosshead dan batang ekstensi.Packing mengadopsi
struktur penyegelan lapisan ganda, yang mewujudkan kinerja segel yang baik.
Silinder Cairan
Silinder terbuat dari baja paduan tempa dan mengadopsi jalan lurus
struktur.Silinder hidrolik memiliki ukuran kecil dan volume yang lebih tinggi
efisiensi.Permukaan silinder diproses dengan pelapisan kimia pada kura-kura untuk ketahanan korosi.Tiga silinder hidrolik a
pompa dapat dipertukarkan.
Liner
W440/446(500HP) Mud Pump Oil Rig memiliki OD liner yang sama.
terpasang erat pada permukaan ujung silinder hidrolik dengan menggunakan bentuk persegi
penutup dan baut.Penyegelan antara liner dan silinder hidrolik
diwujudkan dengan gasket karet persegi panjang.
Sistem pelumasan
Pompa mengadopsi pelumasan paksa.Di dalam tangki oli terdapat oli roda gigi
pompa, yang mentransmisikan oli tekanan ke pemandu crosshead serta
bantalan, untuk mewujudkan pelumasan dan pendinginan paksa.
Sistem Penyemprotan
Mud Pump Oil Rig mengadopsi sistem penyemprotan yang digerakkan oleh tenaga
