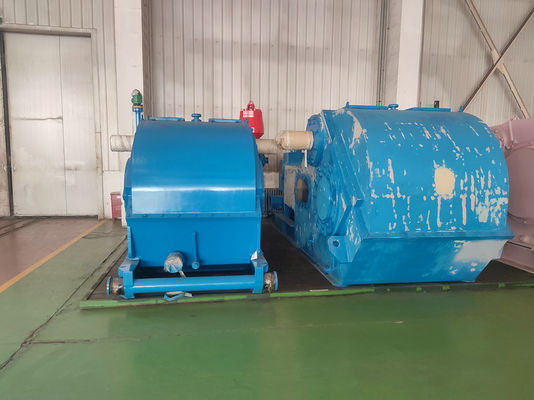

Mesin Diesel Pompa Lumpur Rig Minyak W-440 Dalam Pengeboran Sumur Air
Karakter desain Pompa Lumpur Rig Minyak W-440 adalah parameter optimal, meningkatkan panjang langkah dan perpindahan dengan tepat, menurunkan langkah secara wajar, sehingga meningkatkan masa pakai suku cadang yang dapat dihabiskan.Seri Pompa Lumpur Rig Minyak ini banyak digunakan di ladang minyak dan perusahaan pertambangan industri lainnya untuk pengeboran yang baik dan perbaikan sumur dll. Ini dapat mengangkut cairan pembawa dan menyuntikkan polimer ke dalam lapisan minyak untuk memenuhi kebutuhan pemulihan minyak tersier.
Parameter Pompa Lumpur Rig Minyak W-440
| Ukuran Kapal |
di dalam |
4 1/2 |
4 1/4 |
4 |
3 3/4 |
3 1/2 |
3 |
| Tekanan Pelepasan |
MPa |
11.8 |
13.2 |
14.9 |
17.0 |
19.5 |
26.6 |
| psi |
1711 |
1914 |
2160 |
2465 |
2828 |
3857 |
| Langkah per Menit SPM |
Daya kW(HP) |
Perpindahan L/s(GPM) |
| 320 |
328
(440)
|
25.0
(396.3)
|
22.3
(353.5)
|
19.8
(313.8)
|
17.4
(275.8)
|
15.1
(239.3)
|
11.1
(175.9)
|
| 270 |
277
(371)
|
21.1
(334.4)
|
18.8
(298.0)
|
16.7
(264.7)
|
14.7
(233.0)
|
12.8
(202.9)
|
9.4
(149.0)
|
| 220 |
226
(303)
|
17.2
(272.6)
|
15.3
(242.5)
|
13.6
(215.6)
|
11.9
(188.6)
|
10.4
(164.8)
|
7.6
(120,5)
|
| 170 |
174
(234)
|
13.3
(210.8)
|
11.9
(188.6)
|
10.5
(166.4)
|
9.2
(145.8)
|
8.0
(126.8)
|
5.9
(93.5)
|
| 120 |
123
(165)
|
9.4
(149.0)
|
8.4
(133.1)
|
7.4
(117.3)
|
6.5
(103.0)
|
5.7
(90.3)
|
4.2
(66.6)
|
| 70 |
72
(96)
|
5.5
(87.2)
|
4.9
(77.7)
|
4.3
(68.2)
|
3.8
(60.2)
|
3.3
(52.3)
|
2.4
(38.0)
|
| 1 |
1.03
(1.38)
|
0,078
(1.236)
|
0,070
(1.110)
|
0,062
(0,983)
|
0,054
(0,856)
|
0,047
(0,745)
|
0,035
(0,555)
|
| ● Data kinerja dihitung dengan efisiensi mekanis 90% dan efisiensi volumetrik 100%. |
| Ukuran Kapal |
di dalam |
4 1/2 |
4 1/4 |
4 |
3 3/4 |
3 1/2 |
3 |
| Pemindahan |
gal/rev |
1.239 |
1.102 |
0,98 |
0,857 |
0,749 |
0,548 |
| L/dtk |
17.2 |
15.3 |
13.6 |
11.9 |
10.4 |
7.6 |
| Tekanan Pelepasan |
psi |
2494 |
2798.5 |
3146.5 |
3596 |
4118 |
5000 |
| MPa |
17.2 |
19.3 |
21.7 |
24.8 |
28.4 |
34.5 |
| ● Data kinerja dihitung |
pada pukul 220 malam. |
Detail Pompa Lumpur Rig Minyak W-440
Bingkai
Rangka mesin dilas dengan pelat baja dan diproses menjadi
menghilangkan stres setelah pengelasan, oleh karena itu.Ada pelat yang diperkuat di kursi
poros engkol dan bantalan utama sehingga memiliki kekakuan dan kekuatan yang baik.
Poros engkol
Poros engkol berada dalam struktur yang seimbang dengan bagian tempa yang dilas.Dia
ringan dan dapat beroperasi dengan lancar tanpa getaran.Kedua sisi dari
poros engkol dilengkapi dengan bantalan rol bola penjajaran ganda untuk memastikan stabilitas dalam pengoperasian dan untuk meningkatkan daya dukungnya.
Poros Pinion
Itu terbuat dari baja paduan tempa, roda gigi herringbone (integral) dikerjakan dengan mesin
pada poros dan mengadopsi permukaan gigi keras sedang.Ada poros
ekstensi di kedua ujungnya, di mana katrol bel atau roda rantai dapat dipasang.
Judul bab
Crosshead terbuat dari cor one-piece dengan besi cor nodular, sehingga
crosshead memiliki ketahanan abrasi yang baik.Struktur atas dan bawah
panduan diadopsi untuk crossheads untuk mengatur konsentrisitas oleh
menambahkan paking di panduan bawah.Batang ekstensi terhubung
ke crosshead dengan baut flensa dengan lubang pin, untuk memastikan
konsentrisitas crosshead dan batang ekstensi.Packing mengadopsi
struktur penyegelan lapisan ganda, yang mewujudkan kinerja segel yang baik.
Silinder Cairan
Silinder terbuat dari baja paduan tempa dan mengadopsi jalan lurus
struktur.Silinder hidrolik memiliki ukuran kecil dan volume yang lebih tinggi
efisiensi.Permukaan silinder diproses dengan pelapisan kimia untuk meningkatkan ketahanan korosi.Tiga silinder hidrolik a
pompa dapat dipertukarkan.

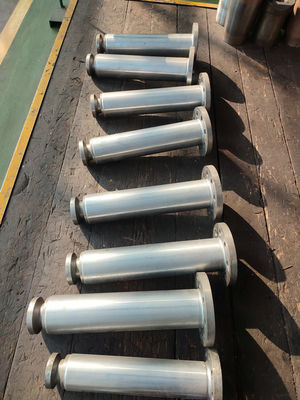

Liner
Pompa W440/446(500HP) memiliki OD liner yang sama
terpasang erat pada permukaan ujung silinder hidrolik dengan menggunakan bentuk persegi
penutup dan baut.Penyegelan antara liner dan silinder hidrolik
diwujudkan dengan gasket karet persegi panjang.
Sistem pelumasan
Pompa mengadopsi pelumasan paksa.Di dalam tangki oli terdapat oli roda gigi
pompa, yang mentransmisikan oli tekanan ke pemandu crosshead serta
bantalan, untuk mewujudkan pelumasan dan pendinginan paksa.
Sistem Penyemprotan
Ini mengadopsi sistem penyemprotan yang digerakkan oleh daya
