Ini mengadopsi transmisi gigi herringbone dengan torsi transmisi yang lebih besar
dan kinerja yang stabil.
Bingkai
Bingkai dilas dengan pelat baja.Kursi bantalan poros pinion dan
kursi atas dan bawah poros engkol terbuat dari baja tuang dan
bingkai diproses untuk menghilangkan stres setelah pengelasan, oleh karena itu, itu bagus
kekakuan dan kekuatan.Kursi bawah poros engkol mengadopsi pelat yang diperkuat
struktur.Ada wadah minyak dan sistem pipa minyak yang diperlukan di dalam
rangka mesin, yang digunakan untuk pendinginan dan pelumasan.
Poros engkol
Poros engkol terbuat dari baja paduan cor.Lubang bagian dalam dari
gigi herringbone dan poros engkol disatukan oleh interferensi
pas dan diikat dengan baut dan mur pengunci.Kedua sisi poros engkol adalah
dilengkapi dengan bantalan rol bola baris ganda ke jantung
memastikan stabilitas dalam operasi dan untuk meningkatkan daya dukung.

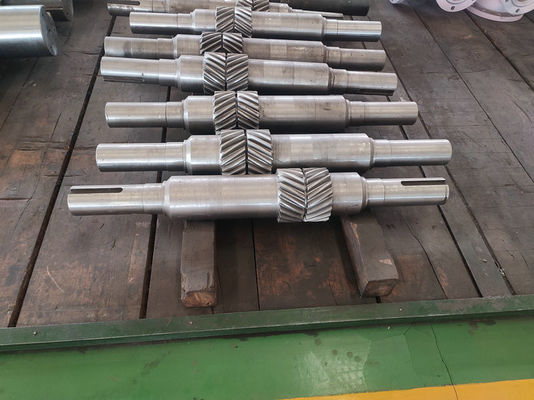

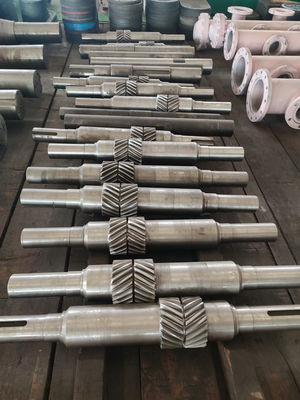

Poros Pinion
Itu terbuat dari baja paduan tempa.Di poros, ada roda gigi herringbone
yang permukaan giginya memiliki kekerasan sedang.Ada ekstensi poros di
kedua ujungnya, di mana roda sabuk atau roda rantai dapat dipasang.
Judul bab
Crosshead integral dilemparkan dengan besi cor nodular, sehingga crosshead
memiliki ketahanan abrasi yang baik.Selain pompa pengeboran RS-F500, yang mana
mengadopsi struktur tabung panduan, semua panduan crosshead lainnya terdiri dari
panduan atas dan bawah.Gasket dapat ditambahkan di bawah crosshead
panduan untuk mengatur konsentrisitas.Batang ekstensi terhubung ke
judul bab dengan flensa dengan pin untuk memastikan konsentrisitas
crosshead dan batang ekstensi.Kemasan mengadopsi penyegelan ganda
struktur, yang mewujudkan kinerja segel yang baik.
Silinder Cairan
Silinder fluida terbuat dari baja paduan tempa.Pompa seri RS-F
mengadopsi silinder tipe langsung, dengan benang gigi gergaji di bagian atas
samping.Ukurannya kecil dan efisiensi volumetriknya sangat tinggi.
Permukaan silinder diproses dengan pelapisan nikel-fosfor
meningkatkan ketahanan korosinya.Tiga silinder pompa adalah
dapat dipertukarkan.
Majelis Katup
F500 mengadopsi katup API#5, mengadopsi pompa pengeboran RS-F800 dan FS-F1000
Katup API#6, pompa pengeboran RS-F1300 dan FS-F1600 mengadopsi katup API#7,
Pompa pengeboran RS-F2200 mengadopsi katup API#8 dan bagian ujung fluida
dari F800 dan F1000 dapat dipertukarkan.Bagian-bagian ujung fluida RS
F1300 dan RS-F1600 dapat dipertukarkan.
Sistem pelumasan
Sistem pelumasan mengadopsi pelumasan tekanan yang dikombinasikan dengan
pelumasan percikan, atau jika tidak, mungkin juga mengadopsi penggerak motor eksternal
pelumasan sesuai dengan pengguna.
Sistem Penyemprotan
Sistem penyemprotan terdiri dari pompa penyemprotan, tangki air, dan
penyemprotan pipa.Pompa penyemprotan adalah pompa sentrifugal.Itu bisa didorong
dengan roda sabuk yang dipasang di kedua sisi poros pinion atau dengan motor,
menggunakan air sebagai cairan pendingin dan pelumas.
Sistem Pengangkat Kantilever
Untuk mengurangi intensitas tenaga kerja pekerja pengeboran, dan mudah
operasi lapangan, pompa RS-F1300 dan RS-F1600 dilengkapi dengan a
cantilever hoister, yang digunakan untuk membantu melepas atau mengganti liner atau
bagian lain dari ujung fluida.
