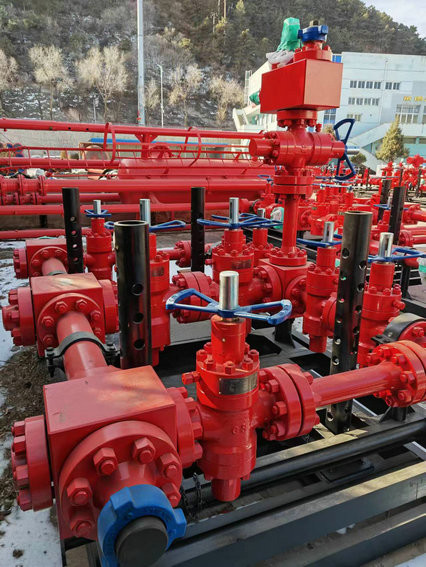

Spesifikasi 2 9/16 Inci -3000psi Choke Kill Manifold API 16C

Spesifikasi 2 9/16 Inci -3000psi Choke Kill Manifold API 16C

Fitur Choke Kill Manifold

1. Dirancang dan diproduksi sesuai spesifikasi API 16C.

2. Konfigurasi: sayap tunggal, sayap ganda, sayap ganda atau integral.

3. Model kontrol: manual, hidrolik, dilengkapi dengan panel kontrol untuk remote control.

4. Basis bawah: casing ganda & tipe angkat multi-tahap atau tipe skid-mount.

Choke Kill Manifold Parameter

Konfigurasi

Manifold choke terdiri dari katup choke, katup gerbang, pipa saluran, fitting, pengukur tekanan, dan komponen lainnya.

Prinsip Kerja

Ketika tekanan di dalam sumur naik, membuka/menutup katup choke (termasuk choke manual, choke hidrolik, dan choke positif) pada manifold choke dapat memungkinkan pelepasan cairan di dalam sumur untuk mengontrol tekanan casing, yang dapat langsung dihembuskan. keluar melalui gate valve jika tekanan casing cukup tinggi.
4. Peringkat Tekanan
Manifold pembunuh tersedia dalam peringkat tekanan 2000psi, 3000psi, 5000psi, 10000psi, dan 15000psi, dan juga tersedia atas permintaan pelanggan.

Instruksi Operasi

(1) Tekanan kerja semua komponen pada choke manifold harus sesuai dengan BOP stack yang digunakan.
(2) Manifold cuk harus dipasang di tempat yang mudah dijangkau oleh operator.Uji tekanan harus dilakukan sebelum pemasangan dan tekanan uji kursi harus sama dengan tekanan kerja pengenal.
(3) Pipa saluran harus rata dan lurus sebisa mungkin.Dalam kasus pergantian pipa saluran, pipa bengkok baja 120 derajat harus digunakan.Lubang pipa saluran harus cukup besar.
(4) Pengukur tekanan harus dipasang.
(5) Di musim dingin, manifold choke dapat bekerja di bawah kondisi suhu rendah.
