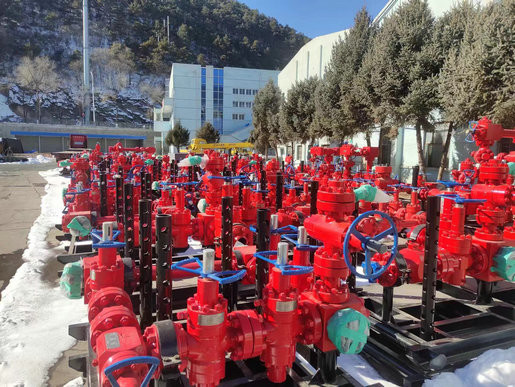

API 16C Choke Kill Manifold Well Control Hidrolik Choke Manifold

API 16C Choke Kill Manifold Well Control 3 1/16" 20000psi

Choke Kill Manifold direkayasa untuk bekerja dengan beberapa konfigurasi choke dan gate valve dan mengakomodasi peringkat tekanan dari 5.000-15.000 psi.Dengan kisaran ukuran lubang dari 2-1/6” hingga 4-1/6”, manifold choke ini dapat diadaptasi ke berbagai konfigurasi katup choke dan gate.

Parameter Kill Manifold Well Control

Konfigurasi Kill Manifold Well Control

Manifold choke terdiri dari katup choke, katup gerbang, pipa saluran, fitting, pengukur tekanan, dan komponen lainnya.

Prinsip Kerja Kill Manifold Well Control

Ketika tekanan di dalam sumur naik, membuka/menutup katup choke (termasuk choke manual, choke hidrolik, dan choke positif) pada manifold choke dapat memungkinkan pelepasan cairan di dalam sumur untuk mengontrol tekanan casing, yang dapat langsung dihembuskan. keluar melalui gate valve jika tekanan casing cukup tinggi.
4. Peringkat Tekanan
Manifold pembunuh tersedia dalam peringkat tekanan 2000psi, 3000psi, 5000psi, 10000psi, dan 15000psi, dan juga tersedia atas permintaan pelanggan.

Instruksi Operasi

(1) Tekanan kerja semua komponen pada choke manifold harus sesuai dengan BOP stack yang digunakan.
(2) Manifold cuk harus dipasang di tempat yang mudah dijangkau oleh operator.Uji tekanan harus dilakukan sebelum pemasangan dan tekanan uji kursi harus sama dengan tekanan kerja pengenal.
(3) Pipa saluran harus rata dan lurus sebisa mungkin.Dalam kasus pergantian pipa saluran, pipa bengkok baja 120 derajat harus digunakan.Lubang pipa saluran harus cukup besar.
(4) Pengukur tekanan harus dipasang.
(5) Di musim dingin, manifold choke dapat bekerja di bawah kondisi suhu rendah.
