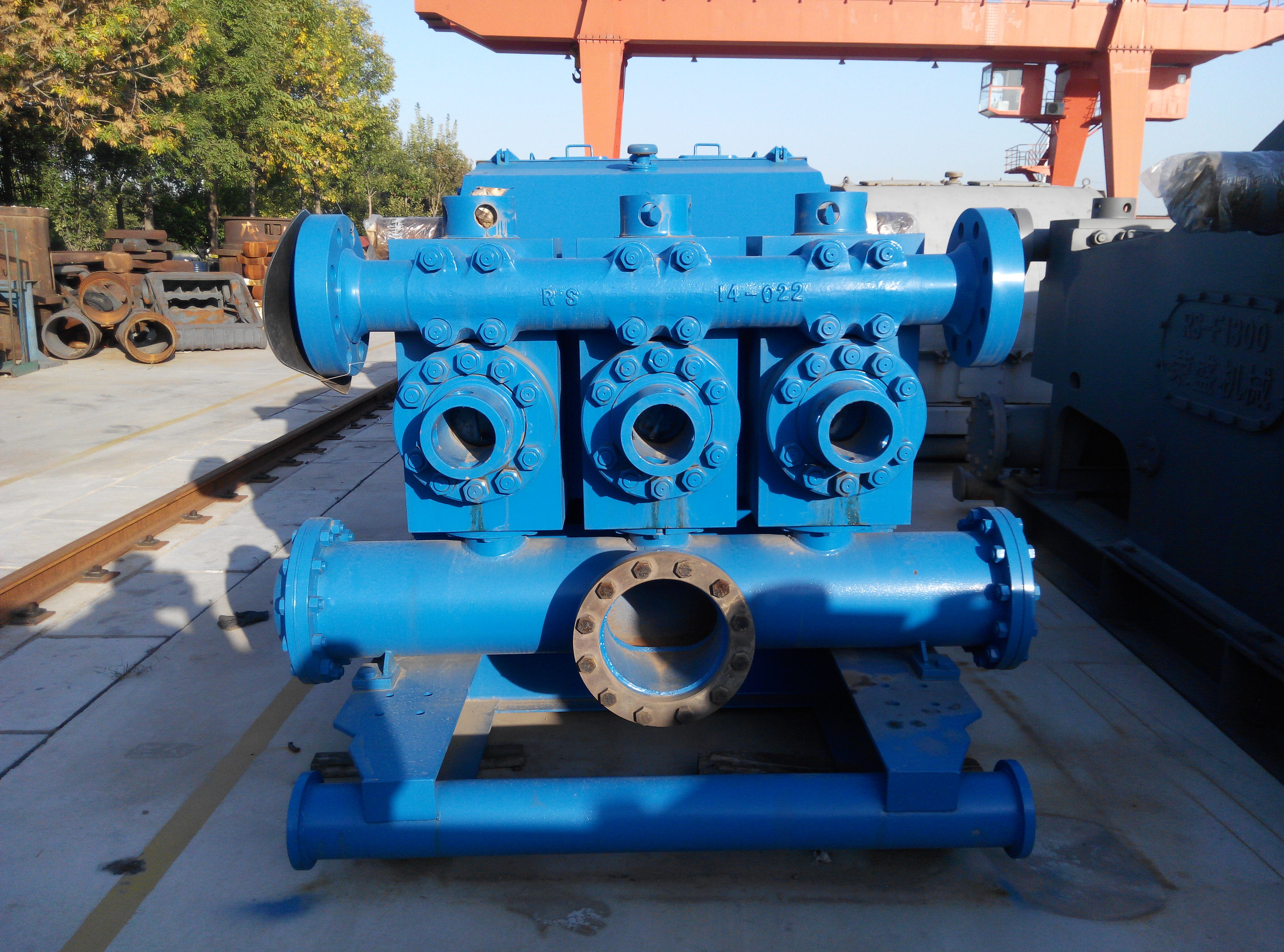

W-446(500HP) Pompa Lumpur Pengeboran Tiga Silinder Pompa Aksi Tunggal

Spesifikasi Teknis untuk W-446 Single Acting Triplex Pump
Nilai daya masukan 368kw (500HP)
Maksimum 260 pukulan/menit (260SPM)
Pengoperasian berkelanjutan dengan 220 pukulan per menit (220SPM)
Stroke 152.4mm (6 ″)
Rasio roda gigi 4.578:1
Tekanan kerja maksimum 21Mpa
API ruang katup 4 #
Diameter liner silinder maksimum 6 ″
Tekanan pompa liner silinder maksimum 9,17Mpa
Flensa hisap 8 "
Flensa 3 ″ (900 #) untuk saluran keluar pipa pembuangan
Diameter poros pinion 95,25 mm (3,75″)
Kunci 22.174x15.9mm
Dimensi eksternal pompa: (tidak termasuk alas) 2479X1219X1103 mm
Berat 4513 kg

Karakteristik struktural
Desain struktur keseluruhan alat berat ini kompak, berukuran kecil, ringan, dan pasangan roda gigi merupakan transmisi roda gigi herringbone integral, dengan torsi transmisi tinggi dan pengoperasian yang stabil.Poros engkol adalah poros engkol seimbang dengan struktur las tempa, yang ringan, bebas getaran, dan beroperasi dengan lancar.
Pompa aksi tunggal tiga silinder W-446 dapat digunakan secara luas dalam berbagai operasi di ladang minyak.Spesifikasi liner silinder 41/2 "-6" mengadopsi struktur piston, yang cocok untuk operasi workover dan pengeboran sumur dangkal.

Sertifikat:

Memenuhi API 7K, standar Q1.

Merek:

Kami dapat menyediakan merek BOMCO/RONGSHENG/HH/QINGZHOU juga.

Menggambar:
