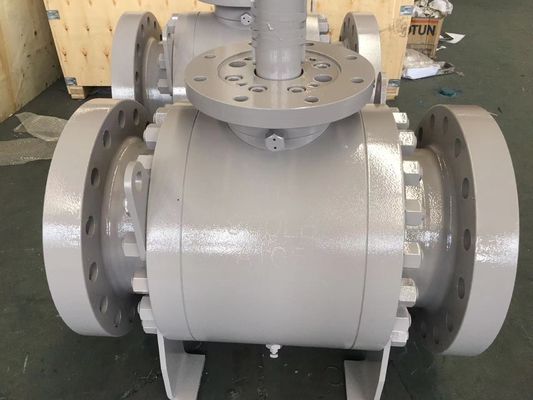

API 6D / 6A Standar FlangeConnection Hydraulic Ball Valve Untuk Diverter 12 "Kelas 300 Kelas 600 Kelas 900

Deskripsi produksi:

Katup bola hidrolik adalah jenis katup yang digunakan dalam sistem hidrolik untuk mengontrol aliran cairan.Ini menggunakan bola dengan lubang atau lubang melalui pusat yang dapat diputar untuk membuka atau menutup katupKetika bola diputar 90 derajat, lubang sejajar dengan jalur aliran, memungkinkan cairan untuk melewati. ketika bola berada dalam posisi tertutup, lubang tegak lurus ke jalur aliran,Memblokir cairan.

Berikut adalah beberapa fitur utama dan komponen dari katup bola hidrolik:

1Tubuh: Tubuh adalah casing utama luar katup, biasanya terbuat dari logam seperti kuningan, stainless steel, atau baja karbon.

2. Bola: Bola adalah komponen bola dengan lubang atau lubang melalui pusatnya. Biasanya terbuat dari logam, seperti kuningan, stainless steel, atau baja krom.Bola berputar di dalam tubuh katup untuk mengontrol aliran.

3. Stem: Stem adalah batang yang menghubungkan bola ke aktuator atau pegangan. Ketika batang diputar, ia menggerakkan bola, membuka atau menutup katup.

4. Kursi: Kursi adalah permukaan penyegelan yang terletak di dalam tubuh katup di mana bola melakukan kontak ketika dalam posisi tertutup.Kursi memastikan segel yang ketat dan mencegah kebocoran ketika katup ditutup.

5Aktuator atau Handle: Aktuator atau Handle adalah mekanisme yang digunakan untuk memutar bola.

6Segel: Segel, seperti O-ring atau gasket, digunakan untuk memberikan segel yang dapat diandalkan antara bola dan tubuh katup.

Katup bola hidrolik biasanya digunakan dalam sistem hidrolik, yang melibatkan kontrol dan transmisi daya cairan.dalam berbagai aplikasi seperti mesin industri, peralatan konstruksi, pembangkit listrik, dan sistem hidrolik di kendaraan.

Katup bola hidraulik menawarkan keuntungan seperti membuka dan menutup dengan cepat, resistensi cairan yang rendah ketika terbuka sepenuhnya, dan kemampuan untuk menangani tekanan dan suhu tinggi.Mereka tersedia dalam berbagai ukuran, tekanan nominal, dan bahan untuk memenuhi persyaratan sistem hidrolik tertentu.

AkuParameter teknis:

AkuUkuran pipa nominal:2 ~ 48 inci

AkuTekanan nominal: 150 ~ 2500LB

AkuKisaran suhu: -46 ~ 250 °C

AkuCairan: Air, minyak, uap dan jenis cairan lainnya

AkuBahan bodi: Bahan seperti yang ditentukan dalam ASME B16.34

AkuStandar pengujian: API 6D/6A

AkuOperator: Lever/French,gear,motor actuator,pneumatic actuator,hydraulic actuator dll

               Tabel 1 Torsi yang direkomendasikan untuk bolting sambungan flange
