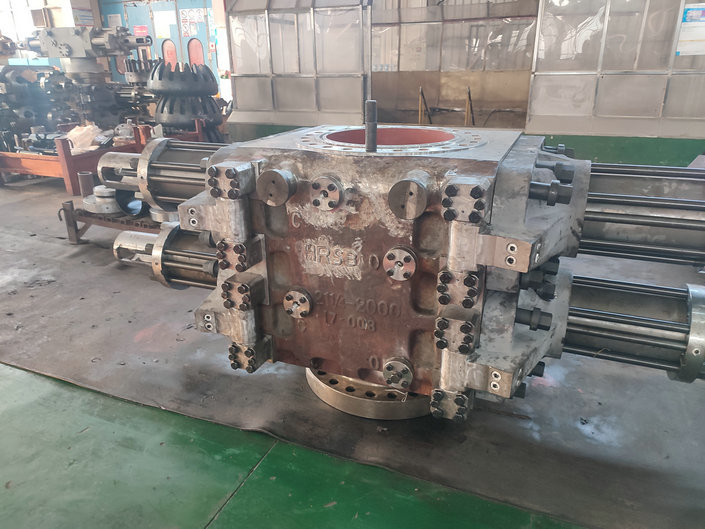

18 3/4″ Pencegah Ledakan Peralatan Kepala Sumur Ram Bop Ganda
Pengenalan dariDual Ram Bop
Dual Ram Bop dirancang untuk menutup annulus antara casing dan kepala sumur.Dalam hal penutupan, operasi seperti mensirkulasikan fluida pengeboran, melepaskan tekanan, dan mematikan sumur dapat dilakukan dengan menggunakan spul di bawah BOP atau saluran pipa yang terhubung ke outlet samping badan BOP.Dalam kondisi darurat, Dual Ram Bop dapat menggeser alat bor di dalam lubang untuk menutup lubang.Ram BOP dengan variable bore ram dapat menutup ruang annular antara casing dan pipa dengan berbagai ukuran dalam rentang tertentu.
Dual Ram BopParameter
Model |
Cewek untuk Dibuka (1 pasang) |
Cewek untuk Menutup (1 pasang) |
Rasio Penutupan | Dimensi Rakitan (dalam) | Kira-kira Berat (lb) | ||||||
Panjang (L) | Lebar (W) | Tinggi (H) | |||||||||
Flg×Flg | Std×Std | Flg×Std | Flg×Flg | Std×Std | Flg×Std | ||||||
4 1/16″-20.000psi (RS-FS Tunggal) | 1.10 | 1.13 | 10.1 | 70.71 | 26.97 | 33.27 | 18.11 | 23.82 | 3491 | 3147 | 3319 |
4 1/16″-20.000psi (RS-FS Ganda) | 1.10 | 1.13 | 10.1 | 70.71 | 26.97 | 46.30 | 31.14 | 36.85 | 5742 | 5398 | 5570 |
7 1/16″-20.000psi (RS-FS Tunggal) | 7.05 | 7.26 | 13.7 | 112.05 | 38.27 | 48.03 | 24.02 | 35.83 | 10891 | 8951 | 9921 |
7 1/16″-20.000psi (RS-FS Ganda) | 7.05 | 7.26 | 13.7 | 112.05 | 38.27 | 70.87 | 47.24 | 59.06 | 19826 | 17886 | 18812 |
11″-20.000psi (RS-FS Tunggal) | 42.90 | 44.8 | 13.2 | 137.40 | 47.87 | 62.60 | 32.68 | 47.64 | 24030 | 19335 | 21682 |
11″-20.000psi (RS-FS Ganda) | 42.9 | 44.8 | 13.2 | 137.40 | 47.87 | 90,55 | 60.63 | 75.59 | 41987 | 37291 | 39639 |
18 3/4″-20.000psi(RS-FS Ganda) | 122 | 133 | 10.6 | 183.46 | 66.69 | / | / | 94.13 | / | / | 87083 |
Dual Ram BopFitur
1) Bentuk Umumnya bodi BOP berbentuk persegi, di tengahnya terdapat lubang vertikal yang dilalui pipa-pipa
dapat melewati dan rongga ram di mana ram bergerak dalam arah horizontal.
2) Jenis sambungan Tiga jenis sambungan adalah sambungan bertabur, mengarah, dan dijepit atas dan bawah.Ukurannyaflensa, baut, klem, dan alur cincin semuanya sesuai dengan standar API.
