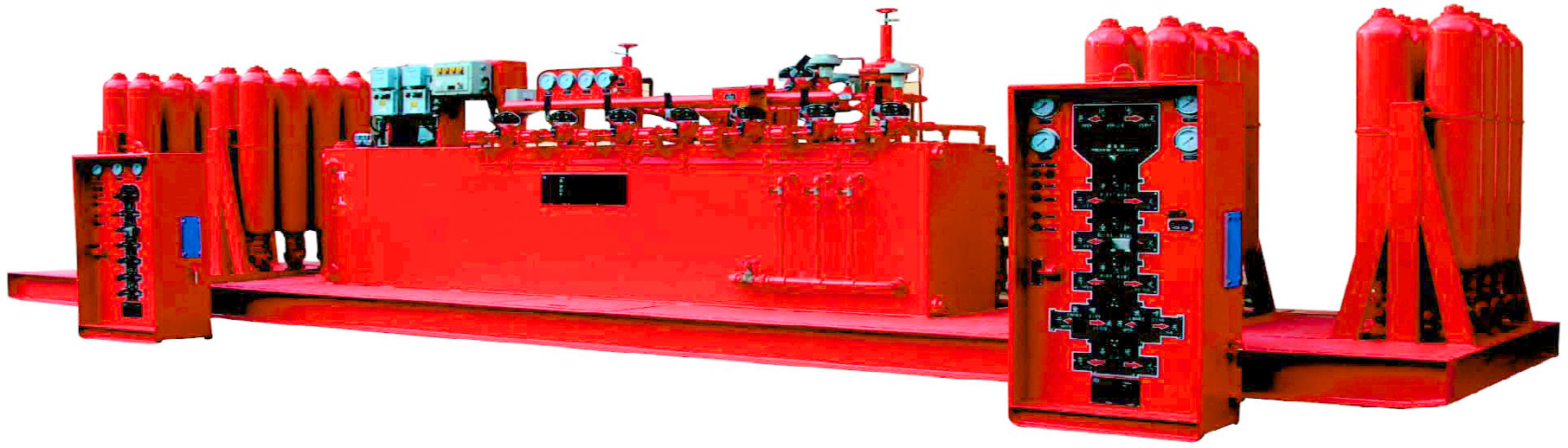

Unit Akumulator Ladang Minyak Pengeboran API Unit Bop Koomey
Bop Oilfield Accumulator Unit adalah peralatan khusus, yang digunakan untuk mengontrol BOP, hydraulic chock, peralatan kill system dan diverter, dan peralatan yang sangat diperlukan untuk pencegah ledakan selama pengeboran atau workover di industri minyak dan gas alam.
Parameter Unit Akumulator Ladang Minyak
Barang |
Model | Jumlah Objek Terkendali | Set Akumulator | Volume Efektif Minyak Reservoir (L) | Laju Aliran Pompa | Daya Motor (kW) | Tekanan Kerja (MPa) |
| Jumlah Volume |
(L) | Volume Tersedia Nominal (L) | Pompa Listrik (L/mnt) | Pompa Pneumatik (ml/tak) |
| 1 | FKQ240-3 | 3 | 40×6 | | 120 | 560 | 20 | 165 | 11 | 21 |
| 2 | FKQ320-4 | 4 | 40×8 | 160 | 650 | 20 | 165 | 11 | 21 |
| 3 | FKQ320-5 | 5 | 40×8 | | 160 | 650 | 20 | 165 | 11 | 21 |
| 4 | FKQ400-5 | 5 | 40×10 | 200 | 900 | 30 | 165 | 15 | 21 |
| 5 | FKQ400-6 | 6 | 40×10 | | 200 | 900 | 30 | 165 | 15 | 21 |
| 6 | FKQ480-5 | 5 | 40×12 | 240 | 1000 | 30 | 165 | 15 | 21 |
| 7 | FKQ480-6 | 6 | 40×12 | | 240 | 1000 | 30 | 165 | 15 | 21 |
| 8 | FKQ640-6 | 6 | 40×16 | 320 | 1300 | 40 | 165×2 | 18.5 | 21 |
| 9 | FKQ640-7 | 7 | 40×16 | | 320 | 1300 | 40 | 165×2 | 18.5 | 21 |
| 10 | FKQ800-7 | 7 | 40×20 | 400 | 1500 | 40 | 165×2 | 18.5 | 21 |
| 11 | FKQ800-8 | 8 | 40×20 | | 400 | 1600 | 40 | 165×2 | 18.5 | 21 |
| 12 | FKQ960-6 | 6 | 80×12 | 480 | 1800 | 40 | 165×3 | 18.5 | 21 |
| 13 | FKQ960-7 | 7 | 80×12 | | 480 | 1800 | 40 | 165×3 | 18.5 | 21 |
| 14 | FKQ960-8 | 8 | 80×12 | 480 | 1800 | 40 | 165×3 | 18.5 | 21 |
| 15 | FKQ1280-8 | 8 | 80×16 | | 640 | 2000 | 40×2 | 165×3 | 18,5×2 | 21 |
| 16 | FKQ1280-9 | 9 | 80×16 | 640 | 2000 | 40×2 | 165×3 | 18,5×2 | 21 |
| 17 | FKQ1280-10 | 10 | 80×16 | | 640 | 2000 | 40×2 | 165×3 | 18,5×2 | 21 |
| 18 | FKDQ480-5 | 6 | 40×12 | 240 | 1000 | 30 | 165 | 15 | 21 |
| 19 | FKDQ480-6 | 6 | 40×12 | | 240 | 1000 | 30 | 165 | 15 | 21 |
| 20 | FKDQ640-6 | 6 | 40×16 | 320 | 1300 | 40 | 165×2 | 18.5 | 21 |
| 21 | FKDQ640-7 | 7 | 40×16 | | 320 | 1300 | 40 | 165×2 | 18.5 | 21 |
| 22 | FKDQ800-7 | 7 | 40×20 | 400 | 1500 | 40 | 165×2 | 18.5 | 21 |
| 23 | FKDQ800-8 | 8 | 40×20 | | 400 | 1600 | 40 | 165×2 | 18.5 | 21 |
| 24 | FKDQ960-7 | 7 | 80×12 | 480 | 1800 | 40 | 165×3 | 18.5 | 21 |
| 25 | FKDQ960-8 | 8 | 80×12 | | 480 | 1800 | 40 | 165×3 | 18.5 | 21 |
| 26 | FKDQ1280-8 | 8 | 80×16 | 640 | 2000 | 40×2 | 165×3 | 18,5×2 | 21 |
| 27 | FKDQ1280-9 | 9 | 80×16 | | 640 | 2000 | 40×2 | 165×3 | 18,5×2 | 21 |
| 28 | FKDQ1280-10 | 10 | 80×16 | 640 | 2000 | 40×2 | 165×3 | 18,5×2 | 21 |
| 29 | FKD640-6 | 6 | 40×16 | | 320 | 1300 | 40 | 165×2 | 18.5 | 21 |
| 30 | FKD800-7 | 7 | 40×20 | 400 | 1500 | 40 | 165×2 | 18.5 | 21 |
| 31 | FKD960-8 | 8 | 80×12 | | 480 | 1800 | 40 | 165×3 | 18.5 | 21 |
Poin-Poin Utama pemilihan Unit Akumulator Ladang Minyak
Untuk mengontrol BOP secara andal dan aman, standar industri minyak & gas alam SY/T5053.2-2007 dan APl Spec 16D harus diikuti saat Anda memilih dan membeli produk yang sesuai.Faktor-faktor yang harus dipertimbangkan setidaknya harus:
- Hubungan antara volume cairan yang dibutuhkan untuk menutup tumpukan BOP dan volume cairan yang tersedia dari sistem kontrol
- Persyaratan sistem pompa;
- Apakah perlu memenuhi standar APl 16D;
- Adaptasi lingkungan;
- Persyaratan khusus pada anjungan pengeboran lepas pantai.
1 Opsi untuk objek yang dikontrol dan akumulator volume cairan yang tersedia
Kelompok akumulator harus dikonfigurasi sehingga tekanan sisa lebih besar dari tekanan kontrol maksimum yang diperlukan
oleh objek kontrol setelah menutup semua BOP dan katup hidrolik.
Volume yang tersedia dari grup akumulator disarankan 2 kali lebih besar dari volume tumpukan BOP penutup yang diperlukan.
2. Persyaratan sistem pompa
Unit pemompaan utama harus terdiri dari minimal dua sistem pompa.Kapasitas output kumulatif dari
sistem pompa harus cukup untuk mengisi sistem akumulator utama dari tekanan precharge ke sistem RWP di dalamnya
15 menit.Dengan hilangnya satu sistem pompa atau satu sistem tenaga, sistem pompa yang tersisa harus memiliki kapasitas untuk
isi daya sistem akumulator utama dari tekanan precharge ke RWP sistem dalam waktu 30 menit.
Dengan akumulator diisolasi dari layanan dan dengan satu sistem pompa atau satu sistem daya tidak berfungsi, sisanya
sistem pompa harus memiliki kapasitas untuk menutup satu BOP annular dan membuka katup choke dalam waktu 2 menit.
3. Apakah perlu memenuhi standar API 16D
Jika pelanggan ingin memesan Spesifikasi API.Sistem kontrol 16D, dan tandai monogram API, yang harus diperoleh pelanggan
formulir bernama “konfigurasi dan parameter tumpukan bop untuk memesan Spesifikasi API.Sistem kontrol 16D (tanah dan permukaan)”
dari departemen penjualan Rongsheng.Setelah mengisi parameter teknis terperinci, departemen teknis Rongsheng akan melakukannya
melakukan perhitungan seleksi.
